• 分類：行業動態
• 作者：石英砂濾料
• 來源：原創
• 發布時間：2020-07-03 08:32
• 訪問量：

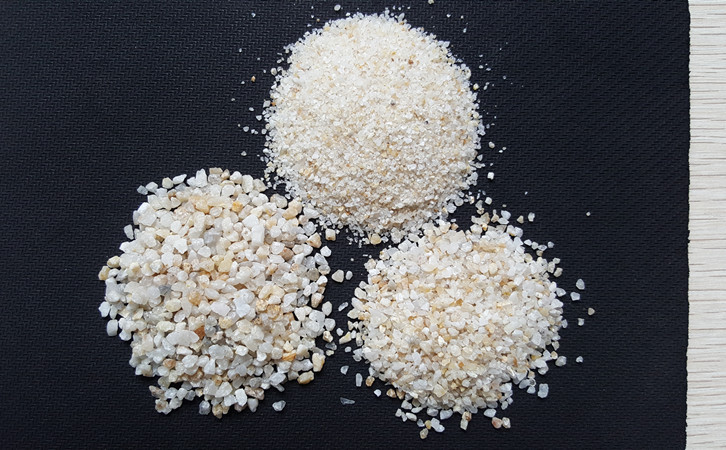

【概要描述】水處理石英砂，采用天然優質石英礦為原料，經破碎、石碾、水洗篩選、烘干篩分等一系列生產工藝，有效保護石英石的天然結構，因而延長了該濾料的使用周期。它具有濾速快，不混層，過濾效果好，出水水質穩定，不堵塞、不結塊。最主要的是水處理石英砂經過石碾滾動、顆粒呈圓球狀、增加了過濾中流通渠道的延伸。石英砂濾料適用范圍：精制石英砂濾料適用于生活飲用水過濾和其它水質凈化處理。更加適合干石油、化工、礦山、冶金、熱電、造紙、印染、制革、食品等生產用水的前期處理和循環水處理，以及污水的回收利用。石英砂濾料是最常見的濾料過濾材料，用途廣泛，使用范圍大，可用于生活飲用水和工業生產用水以及各種池形普通快濾池和污水過濾器，凈水機械過濾器、多介質過濾器、一體化凈水器。石英砂濾料適用范圍（1）用于要求出水濁度5mg/L能符合飲用水質標準的工業用水、生活用水及市政給水系統；（2）工業污水中的懸浮物、固體物的去除；（3）可用作離子交換法軟化、除鹽系統中的預處理設備，對水質要求不高的工業給水的粗過濾設備；（4）用在游泳池循環處理系統、冷卻循環水凈化系統等。石英砂技術要求：（1）機械強度，破碎率和磨損率之和不應大于1.5%（百分比按重量計）。（2）化學性質穩定，不含可見泥土、云母和有機雜質，濾料的水浸出液不含有毒有害物質。（3）石英砂的密度不應小于2.55g/cm3。（使用中對密度有特殊要求者除外）。（4）石英砂濾料的灼燒減重不應大于0.7%，鹽酸可溶率不應大于1.5%（部頒標準）。（5）含泥量不應大于1%，密度小于2g/cm3的輕物質的含量不應大于0.2%（部頒標準）。（6）粒徑級配合理，外觀呈多棱角獨白有光澤的晶體。單層或雙層濾料的粒徑范圍，一般為0.5-1.2mm。三層濾料的粒徑范圍，一般為0.5-0.8mm。（7）粒徑范圍小于指定下限粒徑按重量計不大于3%，大于指定上限粒徑不大于2%。（8）石英礫石承托層的粒徑范圍，一般為2-4、4-8、8-16、16-32和32-64mm（部頒標準）。包裝和貯存：（1）石英砂濾料為編織袋包裝，每袋重50公斤。（2）石英砂濾料不宜與承托料及其它濾料一起堆放。（3）石英砂濾料和其它濾料不宜與其它有毒有害物品個污染物品一起堆放。范圍本標準規定了電廠水處理用石英砂濾料的技術要求、檢測項目和評測方法。本標準適用于電廠水處理用石英砂濾料的檢測與評價。2.規范性引用文件GB/T12149工業循環冷卻水和鍋爐用水中硅的測定DL/T5068火力發電廠化學設計技術規程DL/T5190.4電力建設施工及驗收技術規范第四部分電廠化學CJ/T43水處理用濾料3.一般規定3.1石英砂濾料應為堅硬、密實的顆粒。3.2石英砂濾料的外觀應成乳白色或物色半透明狀。且無可見的泥土、粉屑等雜質。3.3石英砂濾料的粒徑級配比應按照DL/T5068a的規定進行選擇。3.4石英砂濾料的溶出物是指在本標準規定的條件下的水溶液中的溶解物。3.5本標準所用的水系指二級除鹽水：特殊要求時，則另加說明。4.技術要求4.1石英砂濾料的粒徑、密度、不均勻系數應符合CL/T43和DL/T5190.4的技術要求。4.2石英砂濾料的評價見下表石英砂濾料，是天然石英礦經破碎、篩選、水洗而成，多棱角，顏色純白或者乳白色，無雜質，密度2.66、硅含量為99.6%，莫式硬度為7。部分地區使用天然石英砂、海砂作濾料，優點造價低廉，缺點但使用期短，機械強度差，易破碎。石英砂濾料比一般天然石英砂使用周期延長2-3倍。且質量，從經濟效果上比較，石英砂濾料比天然石英砂海砂成本更低。 石英砂濾料技術指標 1. 石英砂濾料的破碎率和磨損率之和不應大于1.5%（百分率按質量計，下同）。 2. 石英砂濾料的實體密度不應小于2.55g/cm3。使用中對密度有特殊要求者除外。 3. 石英砂濾料應不含可見泥土、云母和有機雜質，濾料的水浸出液應不含有毒物質，含泥量不應大于1%。密度小于2g/cm3的輕物質的含量不應大于0.2%。 4. 石英砂濾料的灼燒減量不應大于0.7%，鹽酸可溶率不應大于3.5%。 5.石英砂濾料的硅含量應該大于98%。 常用規格主要有：0.3～0.5mm，0.5-1.0mm，0.8～1.2mm，1～2mm，2～4mm，4～8mm，8～16mm， 16～25mm等型號。 石英砂濾料使用范圍 生產的石英砂濾料不僅是單層過濾的最佳材料，而且和無煙煤濾料作雙層過濾最為理想。精制石英砂濾料適用于生活飲用水過濾和其它水質凈化處理，更加適合于石油、化工、礦山、冶金、熱電、造紙、印染、制革、食品等生產用水的前期處理和循環水處理設備，以及污水的回收利用。 重慶榮順礦產：專注石英砂及石英砂濾料20年，年產石英砂濾料10萬噸，為西南地區重慶、云南、四川、貴州、西藏、已經全國客服提供廉價優質合格的石英砂濾料。 5.采樣與制樣5.1采樣要求按石英砂粒徑的級配分別采樣，每個樣品的質量應不少于2.0kg。5.2堆積濾料的采樣在濾料堆上采樣時，首先應將濾料堆表面劃分成若干個面積相同的方塊形，在每一個方塊形的中心點用采樣器或鐵鏟伸入到濾料表面150mm一下進行取樣：然后將從所有方塊形中取出的等量樣品置于一塊潔凈、光滑的平面上，處分均勻，攤成一個正方形，在正方形上畫對角線，將濾料分為四塊，取相對的兩塊混勻，作為一份樣品，裝入一個潔凈容器內。5.3袋裝濾料的采樣取袋裝濾料樣品是，從每批產品總袋數的5%中取樣；批量小時，應不少于3袋。用取樣器從袋口中心垂直插入1/2深度處采取，然后將每袋中取出的樣品合并，充分混勻，用四分縮減法至4kg，裝入一個潔凈容器內。5.4制樣對粒徑大于1.0mm的樣品應進行處理，保證檢測樣品的粒徑在0.5mm-1.0mm范圍內。6.石英砂濾料的預處理用清水清洗石英砂濾料至出水不再渾濁，再用質量分數為4%的鹽酸浸泡24小時，要求質量分數為4%的鹽酸體積比石英砂大20%-30%，用清水清洗至中性。7.1石英砂濾料SIO2含量測定7.1.1試驗原理用HF溶解樣品，使SIO2呈SIF4形式揮發，揮發灼燒減量即為樣品中SIO2的含量。7.1.2試驗步驟（1）用清水清洗石英砂濾料至出水不再渾濁，再求質量分數為4%的鹽酸浸泡24小時，要求質量分數為4%的鹽酸體積比石英砂大20%-30%，用清水清洗至中性，在105℃-110℃下烘干2h后備用。（2）將處理后的樣品粉碎研磨至粉末狀，稱取樣品1.0g，記為m，放入已恒重的鉑金坩堝中稱量，記為m1，加4-5滴水濕潤樣品，滴加1+1硫酸5滴，將20ml質量分數為40%的HF分次加入，加熱溶解，蒸干，移入馬弗爐中，在950℃-1000℃下灼燒0.5h，移入干燥器中冷卻至室溫后稱量，反復灼燒至恒重，記為m2。（3）計算計算公式為石英砂樣品SIO2含量=[(m1-m2)/m]100%公式中：m1坩堝與石英砂樣品質量，g;m2----------坩堝與加HF處理后石英砂樣品殘渣質量，g;m----------石英砂樣品質量，g。（4）室內允許差室內允許差應小于0.5%。7.2石英砂濾料鹽酸可溶率的測定（1）試驗方法取適量樣品，用水清洗至出書澄清，在105℃-110℃下烘干2h。稱取樣品50.0g，記為m'，置于500ml的燒杯中，加入1+1鹽酸160ml使樣品完全浸沒。在室溫下靜置，2min-3min攪拌一次，待樣品停止產生氣泡30min后，倒出鹽酸溶液，用水反復洗滌樣品，用PH試紙檢測洗凈水，直至呈中性為止。把洗凈后的樣品移入已恒中的稱量瓶中，在105℃-110℃的干燥箱中干燥至恒重，稱量瓶增重記為m1'。（2）計算鹽酸可溶率的計算公式為鹽酸可溶率=[(m'-m1')/m']100%公式中：m'--------加鹽酸前樣品的質量，g;m1'--------加鹽酸后樣品的質量，g（3）室內允許差室內允許差應小于0.4%。7.3水溶出物中二氧化硅的測定（1）水溶出液的制備去適量樣品，用水清洗至出水澄清，在105℃-110℃下烘干2h。取100.0g石英砂（粒徑為0.5mm-1mm）放在250ml的塑料燒杯中，加100ml質量分解為5%的鹽酸，保持（255）℃浸泡4h后，沖洗至中性，瀝干，在加入100ml質量分數為5%的氫氧化鈉溶液，保持40℃維持4h后，用水徹底沖凈，瀝去水分，烘干；取50g放在1000ml的塑料瓶中，加入500ml，維持（255）℃，每4h搖動一次，浸泡24h，測定其水溶液中二氧化硅的含量，同時，按同樣程序進行空白試驗，確定空白值。（2）二氧化硅的測定按GB/T12149的規定進行。石英砂用途指標石英砂是地殼中發現的最豐富的礦物質。它是巖石的重要組成部分，而且還屬于造巖礦物。石英砂被發現在各種各樣的形式，如石英晶體，大規模形成的山丘，石英砂（硅砂），砂巖，石英巖，硅藻土，硅藻土，燧石，蛋白石，玉髓像瑪瑙，縞瑪瑙等形式，石英砂的形式取決于顏色，如紫色石英（紫水晶），茶晶，的黃色石英或假黃玉（黃晶）玫瑰石英和乳白色石英。只有純粹的石英晶體或巖石晶體，通過導管置入血管，清晰，不受任何夾雜物，石英砂具有重要的屬性：它擴展的影響，電流和壓力反過來導致可測量的電流。這個屬性被稱為壓電效應。電流，從而開發被稱為壓電電流。財產造成的不對稱性原子團，一個有效的傳感器使得石英砂電能轉化為機械能，反之亦然。此屬性石英晶體被發現在1880至1882年由皮埃爾和雅克居里和好奇心下，直到在1921年仍然是一個實驗室的物理學家，卡迪發現石英板可用于控制無線傳輸電路的頻率。所以，這樣就更大規模的擴大了石英砂的使用范圍和石英砂的使用功能。在使用石英砂濾料對某些物品進行過濾的時候，一般需要借用一定的介質才能完成。但對于石英砂濾料的晶粒的大小掌握，在使用的時候就需要格外的認真。石英砂濾料，無煙煤，石榴石，磁鐵礦，和其他材料，可以使用作為過濾介質。石英砂和無煙煤的最常用的類型。當二氧化硅是不適合的。例如，在處理后的水的目的是為鍋爐讓水熱的過程柔軟劑的過濾器，無煙煤，在這種情況下通常被使用。石英砂濾料的過濾介質的大小和形狀的影響的固體清除效率。尖角媒體形成較大的空隙，并刪除以下的罰款的材料比同等大小的圓形媒體。所以必須保持介質足以讓固體滲透到床2-4英寸雖然大部分的懸浮物被截留在表面或第1-2英寸床深度，一些滲透是必不可少的，以防止快速增長中的壓力降。石英砂濾料和無煙煤通過過濾器的額定有效的顆粒大小和均勻性。有效尺寸是這樣的，約10％（重量）的總晶粒更小，90％較大。因此，有效的大小是大部分顆粒的最小尺寸。石英砂濾料均勻性的測量是通過比較其中60％（重量）的晶粒的大小更小，40％的較大的有效尺寸。除以有效尺寸，后者的大小，被稱為系數均勻系數越小，越均勻介質的粒徑的均勻性越好。
